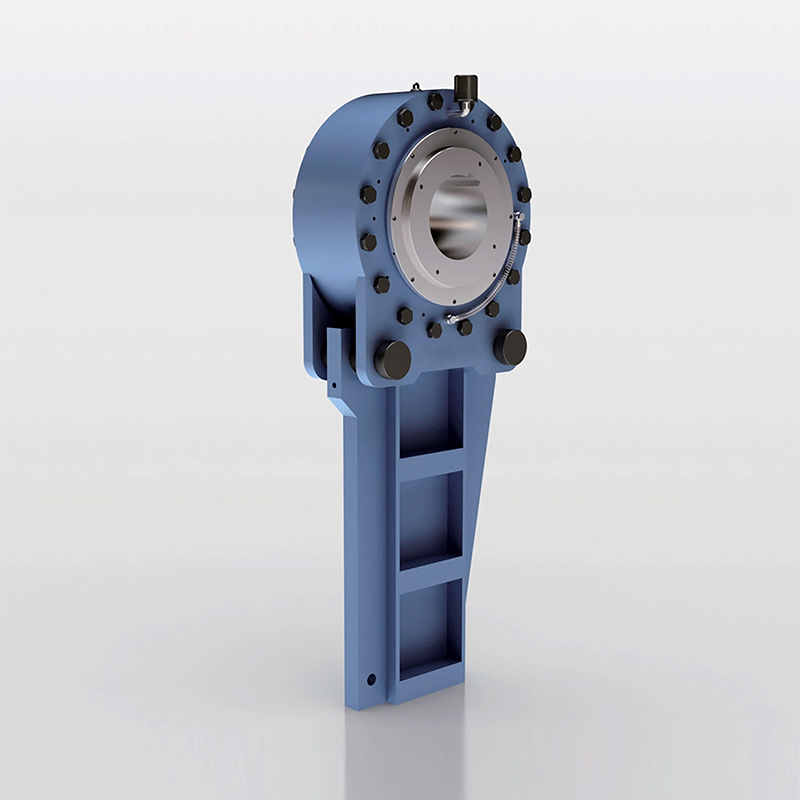

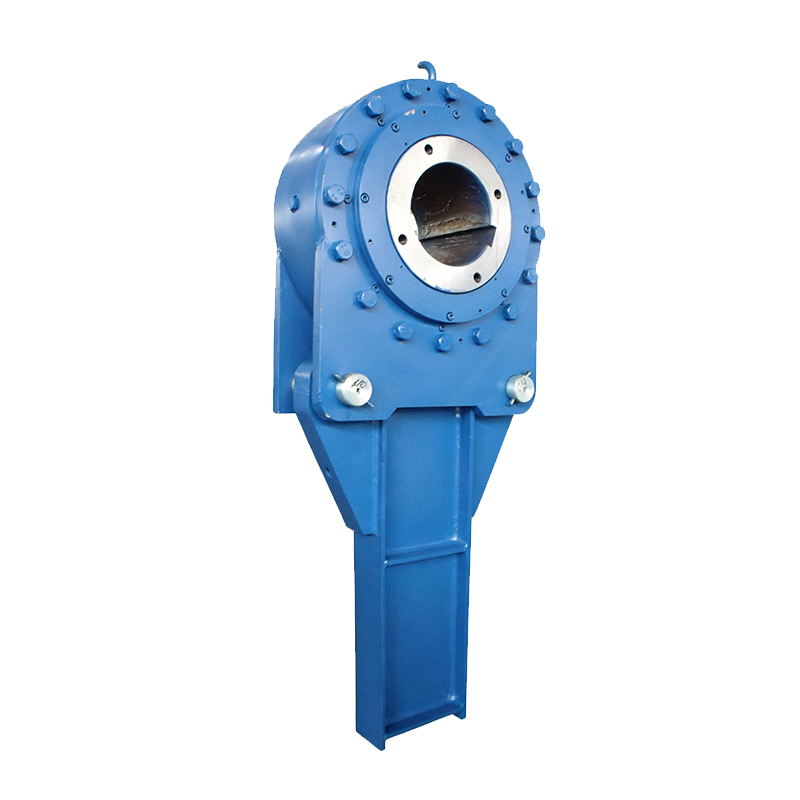

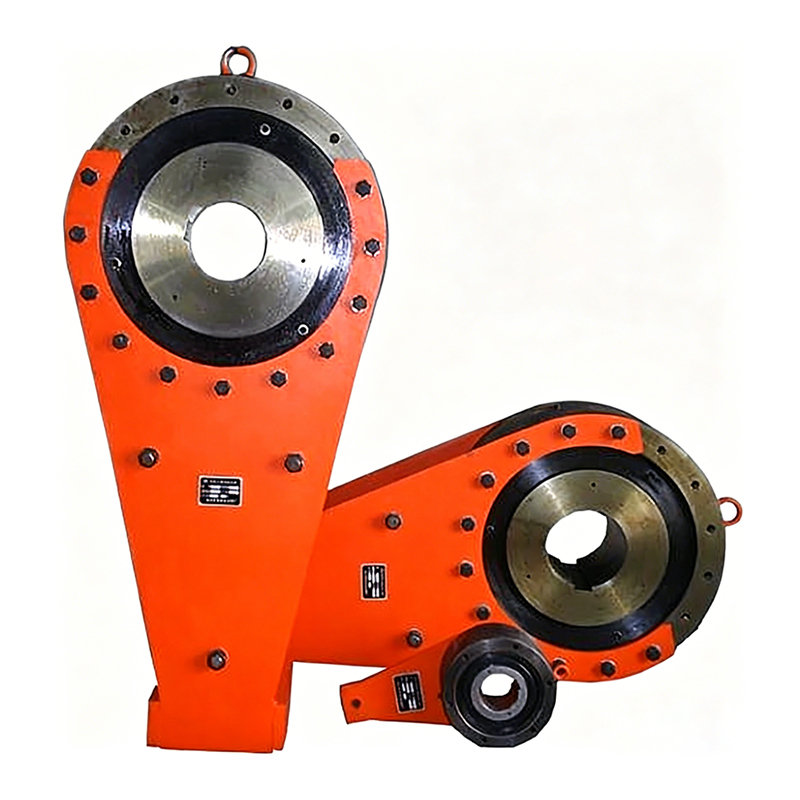

接触式逆止器 NJ(NYD) 系列

楔块式接触结构 · 毫秒级逆止响应 · 适用轴径80-450mm · 额定逆止力矩2.5-110kN·m

接触式逆止器（NJ/NYD系列）是带式输送机、斗式提升机、刮板输送机等散料输送设备的核心安全装置。其核心功能是在设备停机或突发断电时，瞬时动作锁死传动轴，有效防止输送带因重力或物料惯性发生倒转，杜绝物料倒灌、飞车等重大安全事故。作为输送系统的安全保护装置，接触式逆止器与输送机皮带安全保护装置、滚筒等部件协同工作，共同保障输送系统的安全稳定运行。本系列产品采用楔块式接触结构，摒弃了传统的棘轮棘爪或非接触式方案，具有逆止响应时间极短（毫秒级）、承载扭矩大、抗冲击性强、免维护周期长等显著优势。产品严格按照ISO 5048、DIN 22101等国际标准设计制造，已广泛应用于矿山、冶金、水泥、港口、电力等行业的恶劣工况环境。

工作原理

接触式逆止器采用楔块式接触结构实现单向锁止功能。当传动轴在电机驱动下正常正向旋转时，内圈带动楔块旋转，楔块与内外圈之间形成间隙，不产生接触阻力，设备正常运转；当设备停机或突发断电，传动轴在物料重力作用下产生反向旋转趋势时，楔块在弹簧力和摩擦力的共同作用下瞬时（毫秒级）楔入内外圈之间，形成自锁，可靠阻止传动轴反向旋转。这种楔块式接触结构相较于传统的棘轮棘爪或非接触式逆止器，具有逆止响应时间更短、无冲击载荷传递、承载能力更强等核心优势，可有效避免在逆止瞬间因冲击载荷导致的结构损伤。

核心优势

• 瞬时逆止，安全可靠：楔块式接触结构确保在设备停转瞬间即刻锁死，无滞后，有效防止飞车事故。
• 大扭矩承载能力：适用于重载工况，抗冲击性能优异，可承受频繁启停带来的冲击载荷。
• 密封与防护卓越：采用双唇骨架油封和多层防尘设计，有效防止粉尘、水分侵入，适应矿山、水泥等高污染环境。
• 安装维护便捷：提供轴装、法兰等多种连接方式，与现有传动系统无缝对接；内部采用油脂润滑，可实现长期免维护。
• 型号覆盖全面：标准系列从NJ110至NJ450，可满足从轻载到超重载（扭矩可达数百kN·m）的各类选型需求。

产品选型对比参考

技术参数

以下为NJ(NYD)系列接触式逆止器标准规格。带"*"的参数为行业通用参考值，实际数据以我司正式选型样本为准。

注：带"*"参数为行业通用参考值，实际数据以我司提供的正式选型样本为准。

应用场景

矿山/冶金输送线

用于煤矿、铁矿、有色金属矿的带式输送机，防止重载停机倒转。了解更多矿山输送机解决方案。

水泥建材斗提机

防止斗式提升机在意外停机时因物料重力倒转，保护减速机及电机。了解更多水泥熟料输送解决方案。

港口码头装卸设备

应用于卸船机、堆取料机的俯仰和回转机构，确保设备定位安全。了解更多港口与码头散料处理解决方案。

发电厂输煤系统

保障输煤皮带在紧急停机时不会因积煤重量而发生倒转。了解更多电力行业输送解决方案。

结构与材料特性

选型参考

• 选型原则：根据设备所需逆止力矩（通常为最大输入扭矩的1.5-2倍）及安装轴径，从表中选取对应型号。

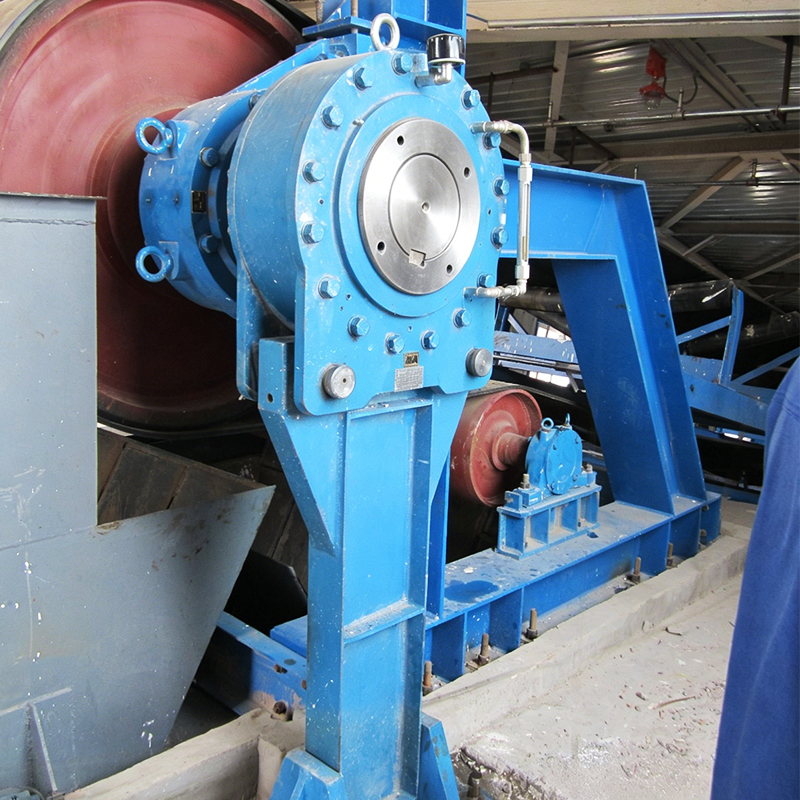

• 安装位置：通常安装在减速机的高速轴或低速轴端，需确保轴伸键槽与逆止器内孔键槽匹配。
• 同心度要求：安装时需保证逆止器与传动轴的同轴度，偏差建议不超过0.05mm，以避免附加载荷。
• 试运行：安装后需进行正反转测试，确认逆止方向与设备需求一致，且无异响、温升正常。
