斗轮堆取料机技术规格如何选型？行业应用与参数详解

一、斗轮堆取料机概述与主要类型

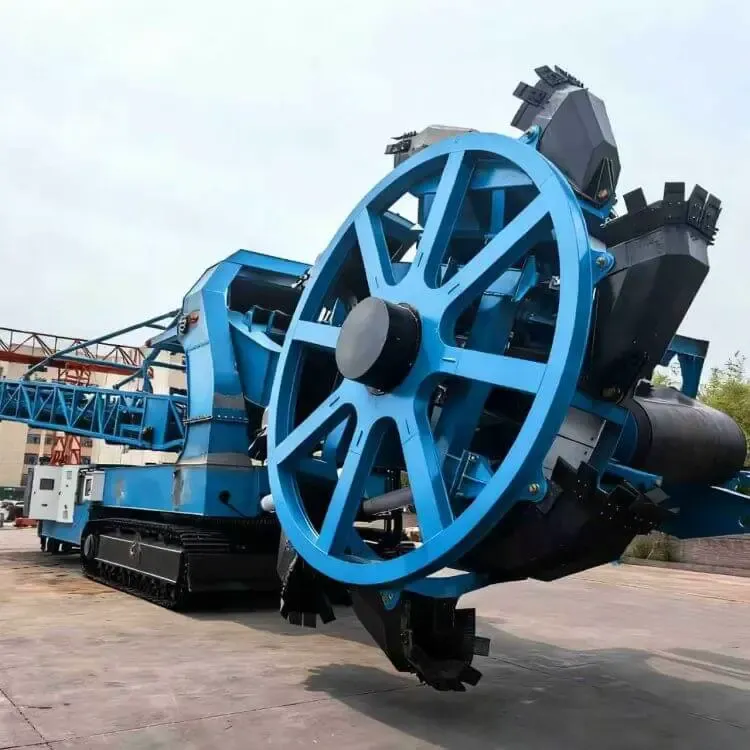

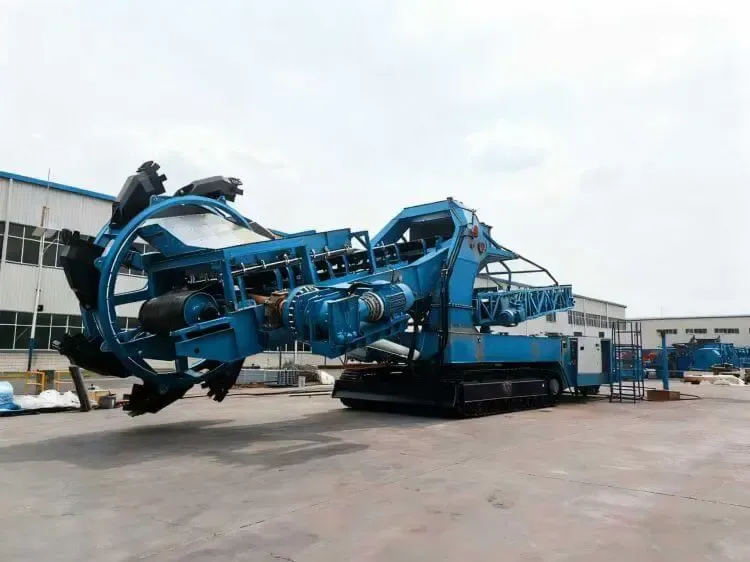

斗轮堆取料机（Bucket Wheel Stacker Reclaimer）是一种高效的大型散料装卸设备，集堆料与取料功能于一体，广泛应用于港口码头、矿山采场、火力发电厂、水泥厂及钢铁厂的散料储运环节。它通过斗轮旋转取料和臂架回转堆料，实现物料堆场的高效管理与连续作业。

主要类型对比：

中瑞重工产品线覆盖臂架式、门式及桥式等多种类型，可根据客户物料特性、场地条件及作业要求进行定制化设计。

二、核心技术规格详解

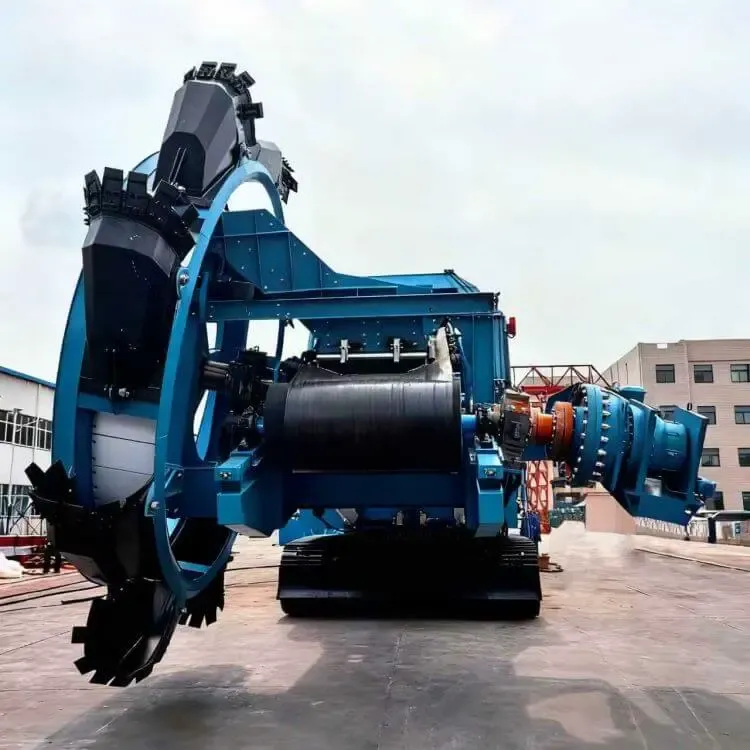

2.1 斗轮直径与斗容

斗轮直径（D）和单个斗容（V）直接决定取料能力。斗轮直径一般在 4m~12m 之间，斗容 0.1m³~1.5m³。

选型要点：斗轮直径越大，单次取料量越高，但对整机结构强度要求也更高。应根据物料堆积密度、粒度及目标取料量综合确定。

2.2 回转半径与回转角度

回转半径（R）决定了堆取料机的工作覆盖范围，一般在 20m~60m 之间，大型港口设备可达 80m 以上。回转角度通常为 ±90°~±180°，全回转机型可达 360°。

选型要点：回转半径应覆盖堆场长度与宽度，避免设备频繁移机；回转角度越大，作业灵活性越高，但结构复杂度与成本相应增加。

2.3 堆料能力与取料能力

堆料能力（Stacking Capacity）和取料能力（Reclaiming Capacity）是堆取料机的核心性能指标，通常在 300~5000 t/h 之间。

重要原则：堆料能力与取料能力应相互匹配。若堆料能力远大于取料能力，会导致堆场物料积压；反之则会造成设备等待，降低作业效率。

2.4 堆料高度与取料深度

堆料高度决定了堆场的单位面积存储量，一般在 8m~20m 之间。取料深度则取决于斗轮臂的俯仰范围。

选型要点：堆料高度越大，堆场利用率越高，但对设备臂架强度与俯仰机构要求更高；取料深度应覆盖料堆底部至顶部全范围，避免辅助设备二次作业。

2.5 行走速度与回转速度

• 行走速度：一般在 5~30 m/min，长距离移场时效率受行走速度影响
• 回转速度：一般在 0.05~0.2 r/min，回转速度影响单次循环时间

选型要点：行走速度应与转场频次匹配，回转速度应与取料能力协调。变频驱动可实现速度的无级调节，适应不同作业节奏。

2.6 装机功率与能耗

装机功率决定设备最大作业能力，一般在 200~2000 kW 之间。应综合考虑各机构（斗轮驱动、臂架回转、俯仰、行走）的功率匹配，避免“小马拉大车”或功率冗余浪费。

2.7 控制方式

• 手动控制：本地操作台控制，适合简单工况
• PLC控制：实现逻辑连锁与故障自诊断
• 半自动控制：预设路径与参数，减少人工干预
• 全自动控制：集成料场扫描、无人化作业（行业趋势）

三、不同工况下的规格选型建议

3.1 港口/码头工况

特点：大流量、连续作业，船型多样，堆场面积受限。

选型建议：

• 斗轮直径 ≥8m，斗容 ≥0.6m³，取料能力 ≥1500t/h
• 回转半径 ≥40m，回转角度 ±120°以上
• 行走速度 ≥15m/min，适应多泊位间转场
• 推荐全自动控制系统，配合船型扫描与路径优化
• 中瑞重工在港口堆取料机领域拥有成熟项目经验，可根据码头船型与堆场布局定制参数

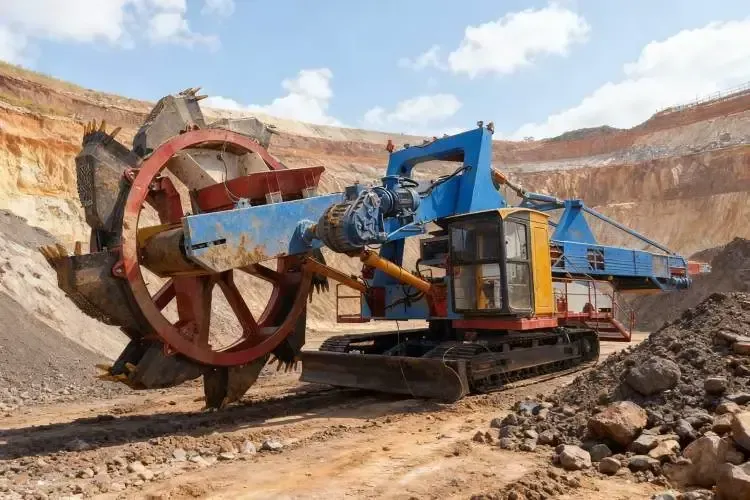

3.2 矿山/采石场工况

特点：高磨损、大块物料（矿石、岩石），粉尘大，环境恶劣。

选型建议：

• 斗轮选用耐磨材质（高铬铸铁或耐磨钢），斗齿可更换
• 斗容根据矿石块度选择，建议 ≥0.4m³
• 履带式行走底盘优先，适应崎岖地形
• 加强型臂架结构与密封防护
• 配备除尘系统与耐磨衬板

3.3 电厂/水泥厂工况

特点：粉料（煤、石灰石），流动性好，堆场相对固定，环保要求高。

选型建议：

• 斗轮直径可适当减小（6~8m），斗容 0.2~0.5m³
• 取料能力 500~1200t/h 即可满足多数电厂需求
• 优先采用轨道式行走，定位精准
• 加强密封与除尘，满足环保排放标准
• 推荐半自动或全自动控制，降低人工成本

3.4 钢铁厂工况

特点：多品种物料（铁矿石、焦炭、辅料），货位多、切换频繁。

选型建议：

• 选用门式或桥式堆取料机，覆盖多个货位
• 堆料与取料能力分别配置，适应不同物料特性
• 回转半径 ≥35m，满足多货位覆盖
• 中瑞重工为钢铁行业提供定制化堆取料机方案，已有多条产线应用案例

四、行业趋势与技术发展

• 智能化与无人化：基于三维激光扫描、GPS定位与AI算法，实现堆场的自动建模、路径规划与无人化作业，是当前行业发展的核心方向。
• 环保化：全封闭输送、干雾抑尘、低噪音设计已成为新设备的标配，满足日益严格的环保法规。
• 节能化：变频驱动、势能回收、轻量化设计等技术，显著降低设备运行能耗。
• 数字化运维：设备健康管理平台（PHM），通过振动、温度、电流等传感器数据，实现预测性维护，减少非计划停机。

五、选型常见误区与注意事项

• 只关注堆料能力而忽视取料能力匹配：两者应协同设计，避免系统瓶颈。
• 未充分考虑物料特性对斗轮磨损的影响：磨琢性物料需选用耐磨材质与可更换斗齿。
• 忽视极端天气工况（低温、高湿、盐雾）：需针对性地配置低温液压系统、防腐蚀涂装等。
• 过度追求大参数，忽视投资回报率：应结合实际作业量与峰值需求，合理确定设备规格。
