产品简介
管状带式输送机采用全封闭模块化设计，通过六边形辊组将柔性输送带精确卷曲成密封管道结构，实现散料输送过程零泄漏。系统适配-25℃至160℃工况环境，配备智能监控单元与能量回收装置，适用于矿石、煤炭、建材等散料的复杂地形输送，最长输送距离可达15km，综合运维成本较传统设备降低35%以上。
全封闭零泄漏 · 最大管径850mm · 最长15km · 综合运维成本降低35%
管状带式输送机采用全封闭模块化设计，通过六边形辊组将柔性输送带精确卷曲成密封管道结构，实现散料输送过程零泄漏。系统适配-25℃至160℃工况环境，配备智能监控单元与能量回收装置，适用于矿石、煤炭、建材等散料的复杂地形输送，最长输送距离可达15km，综合运维成本较传统设备降低35%以上。如需了解其他输送方案，可参考长距离曲线带式输送机和大倾角带式输送机产品。
中瑞重工管状带式输送机突破传统输送系统限制，通过三维空间路径规划实现30°大倾角爬坡与4m水平转弯半径，可替代多段传统输送机的串联布置。特殊设计的防扭转托辊组配合双层耐磨输送带，确保高磨蚀性物料的长距离运输稳定性。对于需要更小转弯半径的输送场景，可参考曲线带式输送机产品。
集成微米级粉尘抑制单元，作业区域PM10浓度控制在5mg/m³以内，满足工业卫生二级标准。配置能量回收装置，制动过程可将18%动能转化为电能回馈电网。
管状带式输送机关键部件采用模块化预制技术：
钢结构主体经热浸锌+环氧喷涂处理，耐候寿命达20年。
| 参数类别 | 标准规格 | 扩展能力 |
|---|---|---|
| 输送管径 | Φ100-850mm | 最大Φ1200mm |
| 带速范围 | 0.8-5.0m/s | 智能变频调速 |
| 最大倾角 | 30° | 复合倾角35° |
| 物料密度 | ≤3.2t/m³ | 特殊设计至4.5t/m³ |
| 单机长度 | 标准500m | EPC工程可达8km |
| 管径规格（mm） | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 850 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 对应带宽（mm） | 430 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2250 | 2550 | 3100 |
| 截面积（75%） | 0.006 | 0.013 | 0.023 | 0.041 | 0.049 | 0.066 | 0.108 | 0.131 | 0.155 | 0.216 | 0.280 | 0.404 |
矿山矿石运输场景中，管状带式输送机系统配置深槽缓冲托辊组，可承载350mm块状矿石穿越28°坡度的露天矿区。钢结构桁架采用Q355B耐候钢材，配合热浸锌防腐工艺，确保20年设计寿命。落差段配置飞轮储能装置，实现制动能量18%以上的回收效率。了解矿山输送机解决方案更多应用案例。
港口散货转运系统采用双管并行设计，配备自动化计量斗与防偏摆导料槽，实现6000t/h级装卸效率。管体内部设置气膜抑尘单元，配合外部负压除尘系统，确保码头作业区符合GB16297排放标准。驱动单元配置矢量变频控制，适应潮汐变化的工况负荷波动。了解更多港口与码头散料处理解决方案。
砂石骨料输送方案针对级配物料特性，开发防离析布料器与陶瓷包胶滚筒，减少5mm以下细料残留。全封闭管体内部设置声波清灰装置，配合双层隔音罩设计，将设备运行噪音控制在75dB(A)以下，满足居民区夜间施工要求。
采用模块化设计，关键部件寿命：
注：文中数据基于标准测试条件，实际性能可能因工况差异有所变化，具体参数以最终工程方案为准

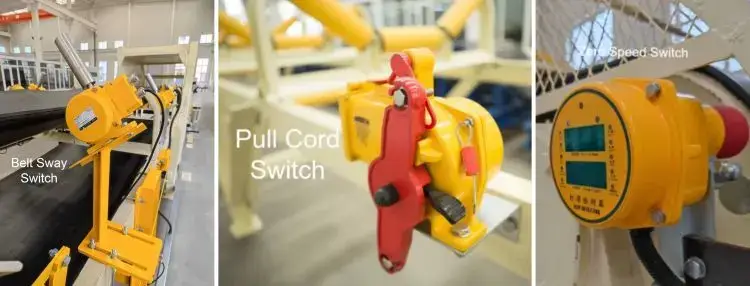

中瑞重工管状带式输送机系统采用模块化预制技术，现场安装效率提升40%。配置智能运维平台，实时监测输送带张力、托辊温升等18项关键参数，实现预测性维护。全球7×24小时应急响应网络，备件库常驻3000余种标准组件，确保98%故障48小时内排除。针对特殊物料提供定制化解决方案，包括耐高温型、防静电型、食品级等多种管体结构设计。
管状带式输送机最大管径是多少？封闭式环保输送机如何选型？建议根据以下参数确定型号：
中瑞重工深耕散料输送领域20年，国家级高新技术企业，拥有50+项技术专利。产品出口30余个国家，累计实施2000+工程项目，涵盖矿山、港口、电力等行业。通过持续研发投入与智能制造升级，为客户提供高效节能的物料输送解决方案。本产品已通过CE、ISO9001认证，提供全生命周期技术支持。欢迎访问官网联系我们页面免费获得更多产品参数以及选型指导。
中瑞重工成立于2002年，注册资本1.188亿元，拥有4万平方米标准化生产车间和500余名员工。公司通过ISO 9001及ISO 14001认证，产品广泛应用于矿山、港口、水泥、化工等行业的物料输送系统。管状带式输送机作为核心产品之一，已成功服务于国内外众多客户，支持EPC总包及定制化设计。
| 公称管径 | 100-850mm |
| 名义带宽 | 430-3100mm |
| 横截面积(75%) | 0.006-0.404m² |
管径选择取决于输送量、物料最大粒度和填充率。管径与带宽的对应关系为：管径150mm对应带宽600mm，管径250mm对应带宽1000mm，管径400mm对应带宽1600mm，管径500mm对应带宽2000mm。物料最大粒度不应超过管径的1/3，否则成管困难。填充率通常控制在50%-75%，填充率过高会导致管体撑胀变形和搭接处张开。管径越大，输送能力越强，但转弯半径要求也越大。
管带机转弯半径与管径和输送带横向刚性有关。一般设计规则是转弯半径不小于管径的300倍，即管径300mm对应最小转弯半径90m。实际项目中，转弯半径过小会导致管体变形、搭接张开和边缘磨损加速。如需小半径转弯，需要提高输送带横向刚性并加密转弯段托辊组。
成管不圆通常由三个原因导致：托辊组安装角度偏差、输送带横向刚性不足或过强、过渡段长度不足。排查时先检查成管段六边形托辊组的安装角度和转动状态，再确认输送带是否为管带机专用带型，最后复核过渡段长度是否满足设计要求。填充率过高也会导致管体撑胀，需结合输送量核算。
管带机适合输送需要封闭环保的粉状、颗粒状和中等粒度物料，如水泥、粉煤灰、粮食、煤炭、化工原料。全封闭结构实现零泄漏，适合穿过敏感区域（居民区、水源地）。高温物料（如焦炭）需选用耐高温输送带，低温环境需考虑输送带低温脆性。
管带机初期投资比普通带式输送机高30%-60%，主要体现在输送带成本、托辊组数量和结构复杂度。但管带机全封闭特性节省了栈桥封闭成本，环境合规成本低。综合生命周期成本来看，在环保要求严格、需要穿越敏感区域或复杂转弯的工况下，管带机可能更具经济性。
管带机单机最长可达15km，实际项目常见3-10km。超长距离需要配置多点驱动和动态张紧系统，并进行启动制动动态分析。中瑞重工在老挝钾盐矿项目中交付的管带机输送距离达5km。
管带机由于输送带成管后的弯曲阻力和托辊组摩擦，单位运距能耗比普通带式输送机高10%-20%。但管带机可以走更短的路径（绕弯、爬坡），减少转运站数量，整体系统能耗不一定更高。管径与输送量匹配合理时，能耗增加在可接受范围内。
不一样。管带机需要专用管状输送带，具有特定的横向刚性和搭接设计。普通平带不具备成管所需的横向刚性，强行使用会导致成管失败、搭接不稳。管带机输送带的横向刚性由带芯结构和橡胶配方决定，需根据管径和转弯半径选型。
