产品简介

中瑞重工大倾角带式输送机专为复杂地形散料输送设计，采用深槽型结构配合高摩擦阻隔技术，实现0至+30倾角范围内的稳定运输。本设备通过ISO 9001/CE认证，适配DTIIA/TD75/CEMA国际标准，可无缝对接破碎机、筛分机、堆取料机等工业设备，广泛应用于矿山、港口、冶金等行业的散料输送场景，输送能力最高达17000m³/h，块状物料承载尺寸350mm。

中瑞重工大倾角带式输送机专为复杂地形散料输送设计，采用深槽型结构配合高摩擦阻隔技术，实现0°至+30°倾角范围内的稳定运输。本设备通过ISO 9001/CE认证，适配DTIIA/TD75/CEMA国际标准，可无缝对接破碎机、筛分机、堆取料机等工业设备，广泛应用于矿山、港口、冶金等行业的散料输送场景，输送能力最高达17000m³/h，块状物料承载尺寸≤350mm。

大倾角带式输送机产品结构

1. 尾部滚筒及机架：配置自清洁刮板，防止物料粘结
2. 导料槽：双曲面导流设计，物料居中率≥98%
3. 防雨罩/除尘罩：模块化快拆结构，IP65防护等级
4. 中间架纵梁：Q355B高强度钢材，跨距可达6m
5. 支腿组件：液压升降调节，适应±50mm地面落差
6. 张紧装置：重锤/液压自动补偿，张力精度±5%
7. 输送带：ST5000-S6300级钢丝绳芯，耐磨层8-12mm
8. 托辊组： 三节深槽型，MTBF≥50000小时
9. 头部滚筒： 菱形花纹包胶，摩擦系数≥0.45
10. 料斗： 陶瓷衬板可选，残留量＜0.2kg/次
11. 驱动系统： 永磁同步电机+行星减速机，能效等级IE4

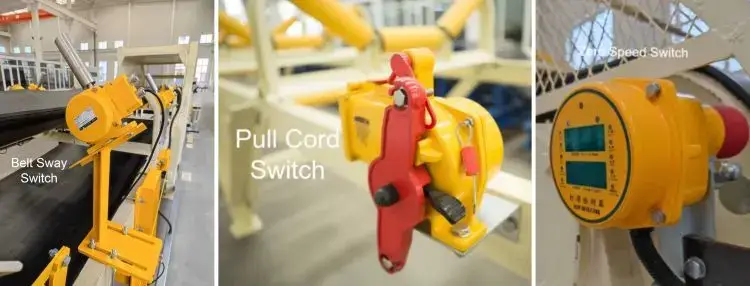

智能运行保障系统

• 跑偏监测单元：激光对射传感器实时检测，纠偏精度±2mm
• 急停拉绳开关：双回路冗余设计，响应时间＜0.1秒
• 零速检测装置：霍尔效应监测滚筒转速，防滑保护触发阈值可调
• 能量再生驱动：制动动能回馈效率≥85%，综合节能率15-25%

三维空间柔性布局

中瑞重工大倾角带式输送机突破传统输送线性限制，支持水平/垂直复合转向，最小水平转弯半径6m，最大垂直爬升角度30°，可替代多台设备串联布置，减少40%土建投资。

技术参数

典型应用场景

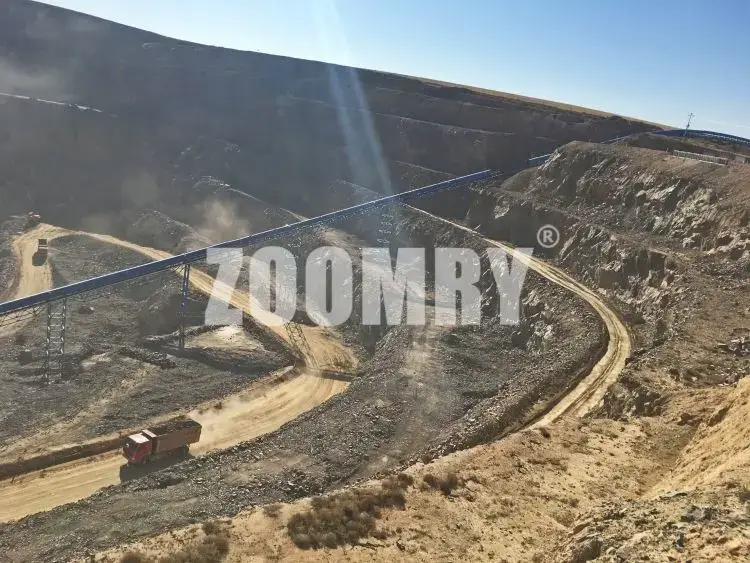

矿山矿石运输

大倾角带式输送机专为露天矿坑至选矿厂、堆料场的长距离输送设计，可穿越28°陡坡与峡谷地形。系统配置深槽缓冲托辊组，承载≤350mm块状矿石，抗冲击结构可承受瞬时载荷2.5倍于额定值。针对高落差区段集成飞轮储能装置，制动能量回馈效率达18%-25%，配合永磁同步电机驱动，综合能耗较传统设备降低30%。钢结构桁架采用Q355B耐候钢与热浸锌防腐工艺，确保20年使用寿命。

港口散货转运

在万吨级散货码头，设备实现船岸衔接与堆场周转的一体化作业。全封闭导料槽搭配负压除尘系统，作业区PM10浓度稳定≤5mg/m³，符合GB16297环保标准。滚筒驱动单元配备矢量变频控制技术，适应潮汐引起的载荷波动，装卸效率达17000t/h。关键部件采用316L不锈钢材质，经盐雾测试耐腐蚀寿命超15年，满足沿海高湿高盐环境需求。

砂石骨料输送

大倾角带式输送机针对砂石料场至搅拌站的级配物料输送需求，系统配置防离析布料器与陶瓷包胶滚筒，5mm以下细料残留量＜0.3kg/100m。管状密封段内置声波清灰装置，配合双层隔音罩将运行噪音控制在75dB(A)以内，满足城市近郊施工要求。耐低温型号可在-30℃环境下稳定运行，配备电伴热系统防止输送带结冰。

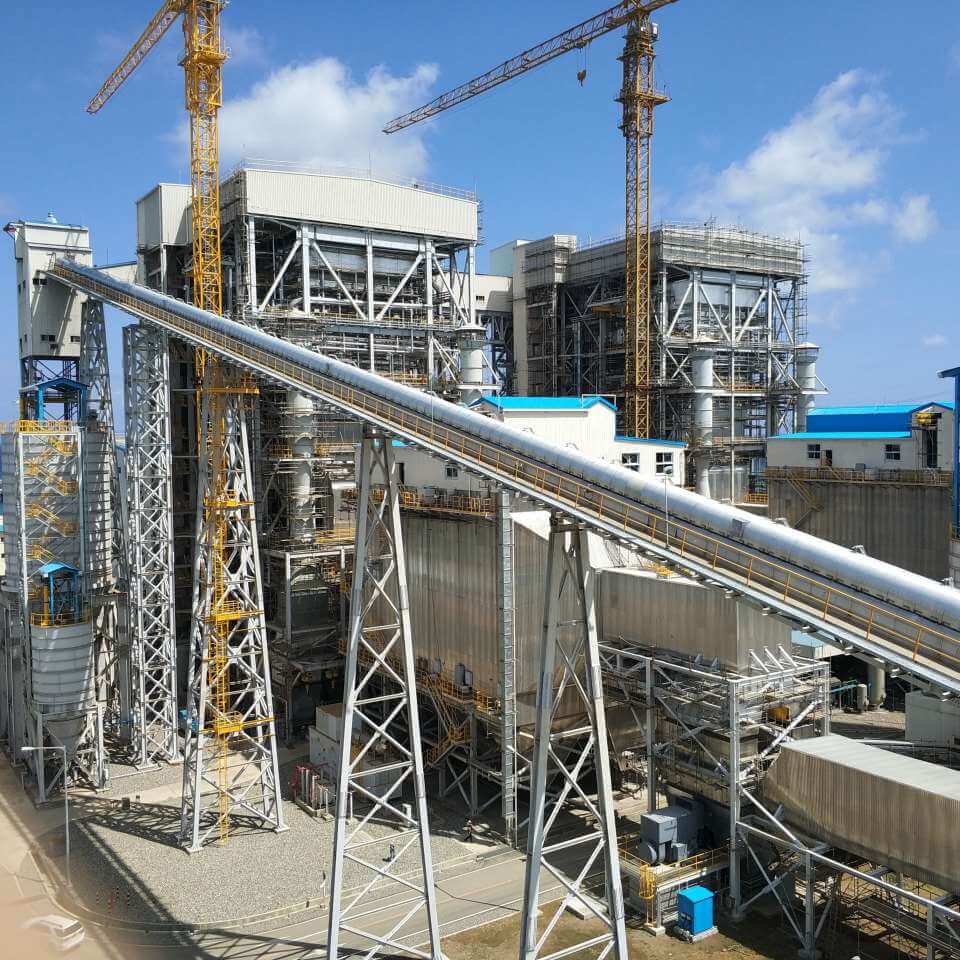

电厂燃料输送

燃煤电厂输煤系统中，设备实现从卸煤沟到煤仓的全程封闭运输。集成金属探测仪与除铁器，配备阻燃防静电输送带（氧指数≥32%），通过煤流火花监测系统实现毫秒级灭火响应。严寒地区可选装滚筒加热模块与输煤廊道保温层，解决冬季冻煤堵塞难题。支持与燃料管理平台数据互通，实现热值实时监测与智能配煤。

水泥原料运输

石灰石矿山至厂区的长距离输送方案中，12km单机系统可替代多段设备串联，减少40%转运点。配置多级缓冲锁气器与陶瓷衬板导料槽，解决高落差段扬尘问题。耐磨型滚筒采用Al₂O₃陶瓷镶嵌工艺，使用寿命达50000小时，较普通包胶滚筒提升3倍。通过DCS系统实现与生料磨机的协同控制，产能波动自动补偿精度±2%。

产品价值与服务体系

核心竞争优势

• 空间利用率提升：单机替代传统"水平输送机+斗提机"组合，减少60%占地面积
• 全生命周期成本优化：设备投资节约20-40%，能耗成本降低15-30%，维护周期延长至2年/次
• 特种工况适配：耐高温型（-50℃至+180℃）、防爆型（Ex dⅡC T4）、食品级（FDA认证白色输送带）

质量保障体系

• 设计标准：通过EN 620、GB/T 10595双认证
• 质保承诺：整机2年质保 / 托辊50000小时寿命 / 输送带接头终身维护
• 服务网络：7×24小时全球响应 / 3000+常备配件库 / BIM三维安装指导

选型技术指导

• 关键参数：物料特性（堆积密度、安息角、湿度、磨蚀性）
• 工艺需求：水平/垂直输送距离、拐点数量、吞吐量规格
• 环境条件：温度范围、防爆等级、防腐要求

中瑞重工深耕散料输送领域20年，拥有50+项专利技术，服务网络覆盖全球30余个国家。提供免费工况模拟计算、3D布局规划及投资回报率分析，欢迎联系我们页面获取产品详细参数以及定制化解决方案。
