什么是带式输送机？工作原理及核心部件都是什么？

更新时间：2026-03-30

点击次数：

带式输送机是以输送带为承载与牵引核心、依靠摩擦驱动实现连续循环运转的散料输送工业装备，是全球矿山、煤炭、水泥、港口、冶金、化工、火电等行业实现大宗物料高效、低成本、环保转运的基础核心设备。从固定槽型常规输送，到长距离越野、大倾角、密闭管状、移动径向伸缩堆料、码头装船等定制化系统，带式输送机已完成从单一输送工具到散料处理一体化解决方案的升级。

中瑞重工专注带式输送机研发、制造与EPC总包服务，是国内长距离越野带式输送系统三大核心供应商之一，产品对标一线国际品牌，以定制化设计、全生命周期服务、国际标准品质服务全球客户，助力用户降低生产成本、提升作业效率、减少环境影响，是兼具中国制造优势与国际交付能力的散料输送设备服务商。

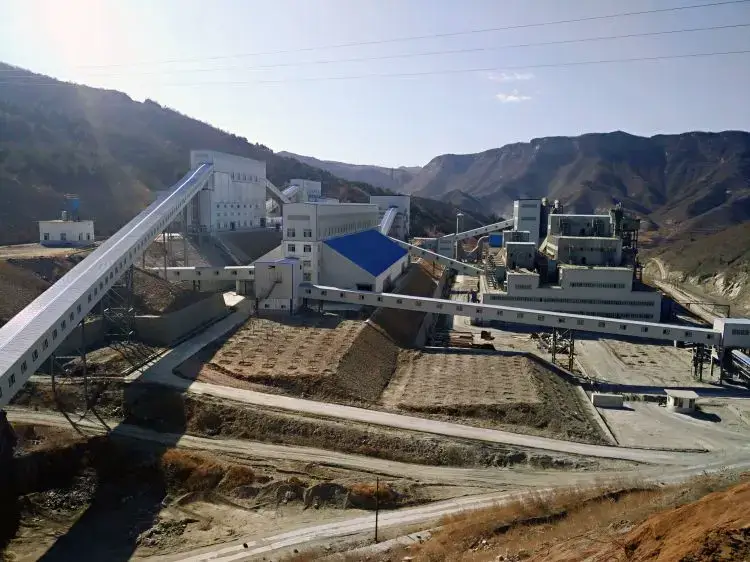

belt conveyor.webp

一、带式输送机简介

核心定义

带式输送机又称皮带输送机，是以输送带为物料承载与牵引构件，通过驱动滚筒与输送带之间的摩擦力带动闭环输送带循环运行，实现物料从进料端到卸料端连续、稳定输送的机械系统。区别于间歇式搬运设备，带式输送机可实现24小时连续作业、大运量、长距离、低损耗输送，是散料工业的“动脉设备”。

产品分类

结合国际CEMA标准与行业应用，带式输送机主要分为以下类型，覆盖中瑞重工全产品线：

槽型带式输送机：最通用机型，托辊组将输送带压成槽型，提升载量、防止撒料，适配水平/小倾角常规输送。
管状带式输送机：又称圆管带式输送机，六组托辊将输送带卷成六角管状，全密闭输送、最大转弯110°（常规仅70°），适配穿越居民区、道路、隧道的环保场景。
长距离越野带式输送机：适配山地、跨海、复杂地形，单机最长可达数公里，中瑞重工核心优势机型。
移动径向伸缩堆料机/装船机：可移动、回转、伸缩、变幅，适配港口、矿山堆料与船舶装载，储量较常规设备提升28%。
移动料斗给料机/卡车卸车机：适配港口、矿区、料场，实现卡车/装载机快速卸料、连续给料，最大处理量达3500TPH。
移动式跳跃输送机：便携可移动，适配工地、砂石场短途转运与级联使用。

产品优势

效率优势：连续输送，单系统运量可达数千吨/小时，远高于卡车、装载机转运。
成本优势：运维成本低、能耗低，较自卸车转运综合成本降低30%以上。
环保优势：密闭输送、低粉尘、低噪音、低碳排放，契合全球绿色生产要求。
适配性：可定制适配高温、腐蚀、严寒、复杂地形等极端工况。

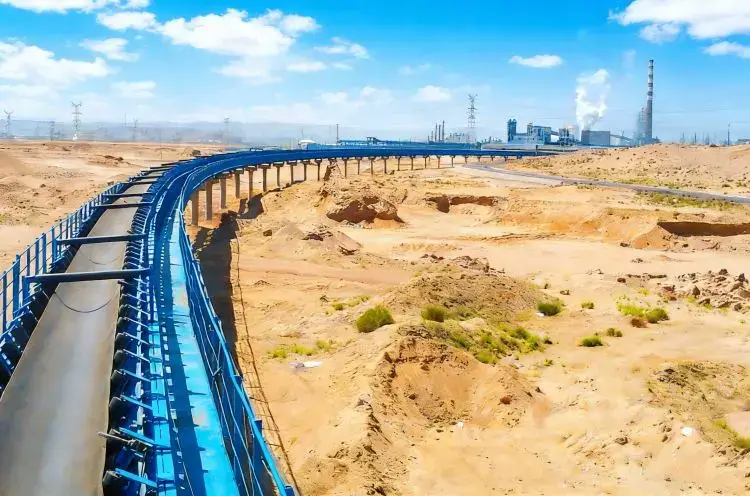

curved belt conveyor.webp

二、带式输送机工作原理

通用带式输送机核心工作原理

带式输送机的运行基于摩擦驱动+闭环循环承载两大核心逻辑，完整流程如下：

动力输出：电动机→减速器→联轴器，将高速动力转化为低速大扭矩，传递至驱动滚筒。
摩擦传动：驱动滚筒表面与输送带产生静摩擦力，克服输送带、物料、托辊的运行阻力，带动输送带匀速运转。
闭环循环：输送带绕经驱动滚筒、改向滚筒、张紧滚筒形成闭合环路，无间断循环运行。
物料输送：物料从进料斗均匀落至输送带上，随输送带同步移动，到达卸料端完成卸料。
回程支撑：空载输送带经回程托辊支撑返回进料端，完成一个工作循环。

简单概括：动力驱动滚筒→摩擦带动皮带→皮带承载物料→连续定向输送。

管状带式输送机工作原理

管状带式输送机是常规机型的升级，核心差异在于输送带成型与密闭输送：

进料段输送带逐渐被六组托辊卷成六角管状，物料完全封闭在管内，杜绝撒料、扬尘、雨水渗入。
转弯能力大幅提升，最大转弯角度110°，无需中转即可绕过建筑物、道路、山体，减少土建成本。
回程段同样为管状，全程密闭，适配环保要求高的场景。

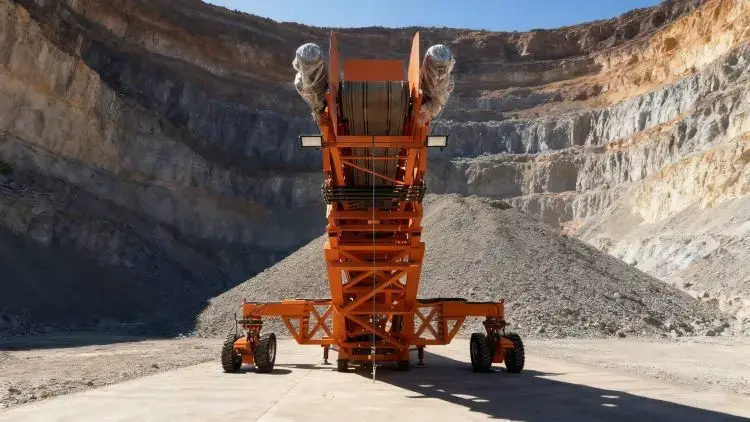

移动堆料机/装船机工作原理

以中瑞重工ZR-SF系列径向伸缩堆料机为例，融合机械、液压、电控一体化逻辑：

液压驱动：液压动力单元控制机身升降、回转、伸缩、变幅，适配不同堆高、堆宽、船型。
伸缩输送：液压绞车+钢丝绳驱动内机伸缩，行程稳定，断电/断绳0.01秒自动锁止，安全可靠。
智能控制：PLC+HMI触摸屏+远程遥控，支持全自动堆料，减少人工，降低物料离析、污染、压实。
移动底盘：轮胎/履带底盘，可自由转场，适配港口、矿山、料场等无固定基础场景。

mobile stacker.webp

三、带式输送机核心部件

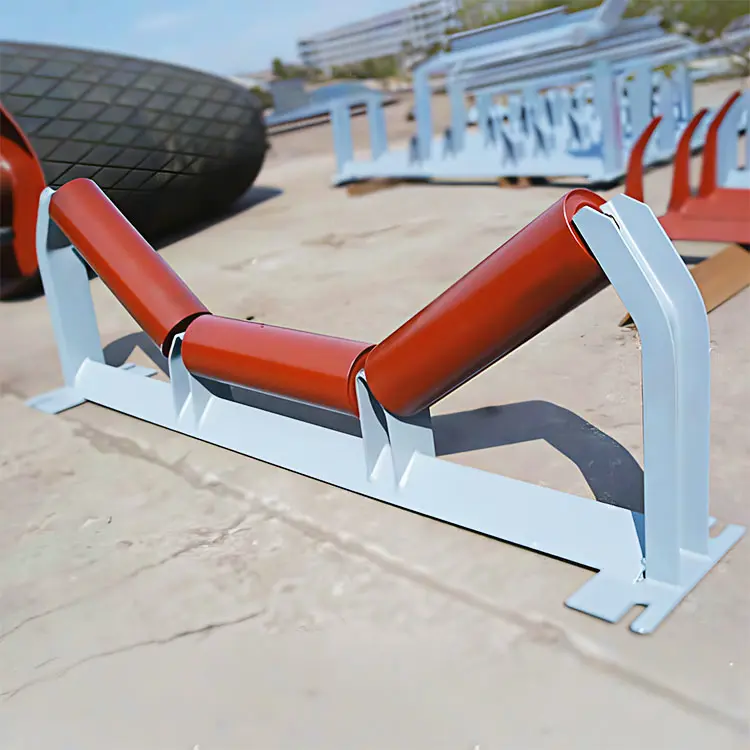

托辊与托辊组

托辊是支撑输送带、减少运行阻力、保证皮带平稳的核心部件，占输送机部件总量的70%以上。

作用：支撑承载段与回程段输送带，防止皮带下垂、跑偏，槽型托辊提升载量，缓冲托辊抵御物料冲击。
常用类型：槽型承载托辊、过渡托辊、缓冲托辊、回程托辊、调心托辊、摩擦调心托辊。

中瑞重工技术优势：

径向跳动：长度＜550mm时≤0.4mm（国标≤0.5mm）。
轴向位移：500N轴向压力下≤0.4mm（国标≤0.7mm）。
噪音：空载运行40-45dB（国标≤55dB），静音工况。
密封性能：浸水72小时进水≤100g（国标≤150g），防水防尘。
旋转阻力：250N径向压力下≤2N（国标≤3N），低能耗。
使用寿命：≥50000小时，适配长距离、重载、复杂工况。

滚筒

滚筒分为驱动滚筒、改向滚筒、张紧滚筒，是动力传递与皮带导向的关键部件。

驱动滚筒：传递动力，表面包胶提升摩擦力，防止打滑。
改向滚筒：改变输送带运行方向，适配机身布局。
张紧滚筒：配合张紧装置，保证输送带恒定张力。

中瑞重工技术优势：

轴材质：直径≤190mm用40Cr轧材，≥200mm用40Cr锻件，强度高、不变形。
筒体加工：CNC四辊卷圆，板厚30mm，椭圆度＜1.5mm，运转平稳。
质量管控：焊接后超声探伤+回火消应力，无裂纹、无应力集中。
使用寿命：≥50000小时，与托辊同寿命，减少停机更换。

输送带

输送带是设备的“肌肉”，兼具承载物料与传递动力双重作用。

材质：橡胶、尼龙、聚酯、钢丝绳芯，适配耐磨、耐高温、耐油、阻燃等工况。
特殊机型：管状输送机用可卷折输送带，保证成型后不回弹、不漏料。
选型要点：根据物料硬度、温度、腐蚀性、运量、倾角选择，中瑞重工提供全规格定制。

驱动系统

驱动系统是输送机的动力来源，决定运量、速度、稳定性。

组成：电动机、减速器、联轴器、液压动力单元（移动机型）。
配置：可选SEW、FLENDER、杰牌等国际品牌减速电机，适配大功率、重载需求。
中瑞重工优势：移动机型配车载柴油发电机组，无外接电也可作业，适配偏远矿区、码头。

张紧装置

保证输送带在运行中保持恒定张力，防止打滑、跑偏、下垂，常见类型：螺旋张紧、液压张紧、重锤张紧。长距离系统优先液压自动张紧，张力稳定、响应快。

安全保护装置

跑偏开关：检测皮带偏移，自动报警/停机。
拉绳开关：紧急停机，全程覆盖，保障人身安全。
防坠保护：移动伸缩机型双机械限位，断绳/断电0.01秒锁止，杜绝坠落。
过载保护：电机过载、物料卡滞自动停机，保护核心部件。
温度/烟雾监测：防火预警，适配煤炭、化工场景。

清洁系统

防止物料粘黏皮带、滚筒，延长部件寿命，减少维护：

头部聚氨酯（PU）主清扫器，尾部PU清扫器，适配内外皮带。
可选毛刷清扫器，清洁率达99%，无残留、无皮带损伤。

机架与底盘

固定机型：格构式钢结构，高强度、轻量化，降低土建成本。
移动机型：履带/轮胎底盘，液压升降，适配软基、陡坡、狭窄码头。
中瑞重工：机架采用优质碳钢，关键受力点加强，满足CEMA、GB、AS标准。

四、中瑞重工设备应用场景

管状带式输送机

核心优势：全密闭、大转弯、小占地，可穿越居民区、道路、隧道。
适用：环保要求高、地形复杂、长距离输送项目。

径向伸缩堆料机

核心优势：回转+伸缩+变幅，堆料容量提升28%，减少物料离析、污染。
参数：带宽800-1600mm，运量500-3000m³/h，堆高最高20米。
适用：港口、矿山、砂石场、水泥原料场。

移动装船机

核心优势：适配驳船、灵便型、巴拿马型等全船型，空间适应性强。
适用：散货码头、沿江沿海装卸作业。

重型料斗给料机

核心优势：超大料斗8.8m³，最大处理量3500TPH，抵御装载机冲击。
适用：铁矿石、精矿、砂石、煤炭等重载物料转运。

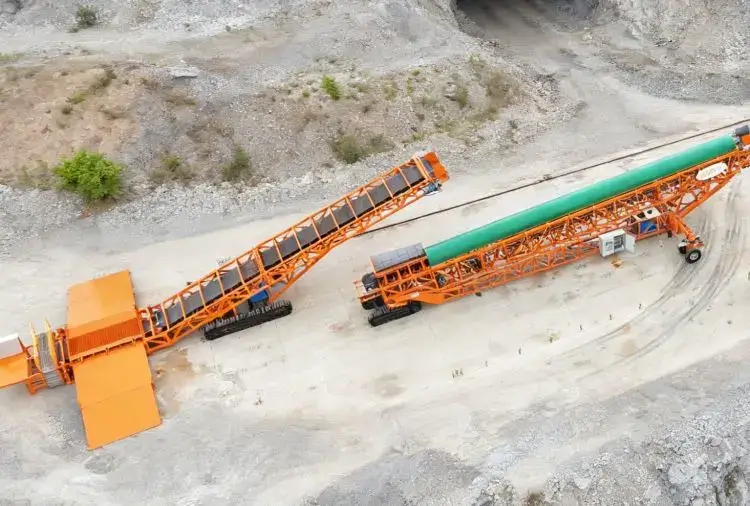

卡车卸车机

核心优势：2/4车道可选，轮式/履带式，运量200-1800TPH。
适用：采石场、港口、矿区卡车快速卸料。

truck unloader.webp

五、选择中瑞重工

全流程EPC+M+O服务：提供设计、制造、安装、运维、改造一体化解决方案，拥有多支经验丰富的工程团队，擅长复杂地形、大倾角、跨海、穿隧道项目，国内长距离越野输送系统核心供应商。
严苛质量管控：自建检测中心，含化学实验室、硬度实验室、托辊实验室、机械性能实验室，60余台检测设备，产品通过ISO9001、ISO14001、CEMA、CE、EAC、KCS认证，符合欧美、俄罗斯、韩国标准。
核心部件自研自给：托辊、滚筒等核心部件自主生产，品质可控、成本更低、交付更快，避免外购部件短板。
定制化与模块化：可按客户工况定制参数，移动机型可装入40尺HQ集装箱，全球运输便捷，现场组装仅10-20天。
智能与安全：全系支持PLC自动控制、HMI触摸屏、远程遥控，三重安全保护，达到国际一线品牌水准。
