产品简介

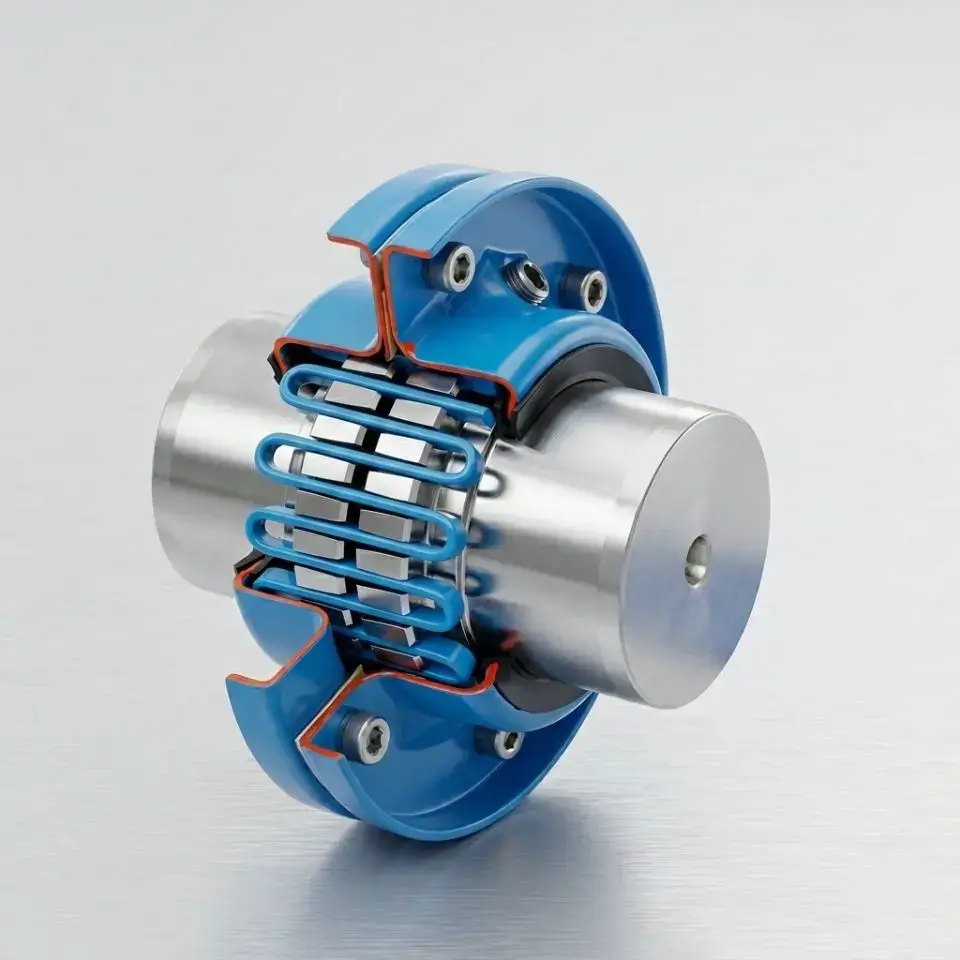

中瑞重工蛇形弹簧联轴器，是专为全球散料输送行业量身打造的重载型核心传动部件，可完美适配带式输送机、伸缩堆料机、移动装船机、卡车卸车机、料斗给料机等全系列自有散料输送设备，同时兼容全球主流同类型散料设备的安装尺寸，可直接实现国际品牌产品的无损替换，全面覆盖海外、国内两大市场，以超强抗冲击、高传动效率、长使用寿命的核心优势，为全球散料输送客户提供稳定可靠的传动解决方案。

中瑞重工蛇形弹簧联轴器，是专为全球散料输送行业量身打造的重载型核心传动部件，可完美适配带式输送机、伸缩堆料机、移动装船机、卡车卸车机、料斗给料机等全系列自有散料输送设备，同时兼容全球主流同类型散料设备的安装尺寸，可直接实现国际品牌产品的无损替换，全面覆盖海外、国内两大市场，以超强抗冲击、高传动效率、长使用寿命的核心优势，为全球散料输送客户提供稳定可靠的传动解决方案。

蛇形弹簧联轴器作为散料输送设备传动系统的核心枢纽，核心作用是连接驱动电机、减速机与滚筒、托辊组等核心执行部件，实现大扭矩动力的精准、稳定传递，同时通过蛇形弹簧的弹性形变，有效化解设备启停、负载波动带来的冲击振动，补偿安装过程中产生的径向、轴向、角向偏差，从根源上降低传动系统故障风险，减少设备非计划停机，保障整条散料输送线的连续高效运转。

本产品专为散料输送行业的恶劣工况量身打造，可完美适配高粉尘、重载波动、频繁启停、环境温差跨度大的使用场景，兼顾国内矿山、电厂、港口长距离输送线的重载需求，与海外散料装卸、短途转运移动设备的高可靠性要求，全系列涵盖SL101-SL125共25种规格型号，额定扭矩覆盖45N·m至800000N·m，许用转速覆盖540r/min至4500r/min，可满足不同规模、不同工况、不同类型散料输送设备的适配需求，是中瑞重工散料输送设备配套体系中，专为重载工况打造的核心传动部件。

二、产品特点

（一）重载抗冲击设计

针对散料输送设备频繁启停、负载波动大的核心痛点，我们的蛇形弹簧联轴器采用渐进式扭矩传递结构，通过蛇形弹簧与齿面的多段接触设计，将冲击载荷均匀分散，最大可吸收30%以上的振动冲击，相较于常规弹性联轴器，抗冲击性能提升50%以上，可完美应对卡车卸车机、移动装船机等设备的瞬时重载冲击，以及长距离带式输送机的持续负载波动。

同时，针对全球不同地域的使用环境，产品结构经过多轮工况模拟优化，可在-40℃至+120℃的宽温环境下稳定运行，适配东南亚高温高湿、北欧严寒低温、矿山高粉尘等各类极端场景，无论国内长距离输送线，还是海外移动散料设备，都能保持稳定的传动性能，契合全球工业领域对设备工况适应性的核心诉求。

（二）国际标准材质选型

蛇形弹簧联轴器核心传动齿座采用高强度合金结构钢，经过整体调质与表面高频淬火处理，表面硬度可达HRC55-60，抗拉强度与耐磨性能远超行业常规产品，可承受长期重载工况下的扭矩传递，避免出现齿面变形、开裂等失效问题；核心弹性元件蛇形弹簧，采用进口高弹性铬钒合金弹簧钢，经过精密卷制、淬火回火与强压处理，具备极高的抗疲劳强度与弹性恢复能力，经过100万次疲劳测试无断裂、无塑性变形，使用寿命较普通弹簧提升60%以上。同时，产品配套的密封件、润滑脂均符合欧盟RoHS、美国EPA等国际环保标准，无毒无害，可直接出口全球多个国家和地区，无需额外合规检测，完美适配海外高端市场的准入要求。

（三）安装维护便捷高效

产品采用分体式对开结构设计，整体结构紧凑、传动效率高达99%以上，相较于同扭矩等级的其他联轴器，体积更小、重量更轻，可完美适配散料输送设备的紧凑安装空间，无论是新设备配套，还是旧设备升级替换，都无需对原有安装结构进行改造。

齿座轴孔加工严格遵循ISO H7精度标准，键槽公差符合DIN6885/1 JS9标准，可完美适配全球各类电机、减速机的标准轴系规格，无需额外二次加工，大幅降低客户的安装成本与周期；针对散料输送行业现场安装条件有限的痛点，产品优化了对中容差能力，可有效补偿径向偏差≤0.3mm、角向偏差≤1.5°、轴向偏差±2mm，大幅降低了现场安装的精度要求，无需专业精密仪器即可完成快速安装。同时，对开式结构设计让产品的日常维护极为便捷，仅需打开外壳即可完成弹簧的检查、润滑与更换，无需移动两端的电机与设备主体，15分钟内即可完成核心部件的维护更换，大幅降低了设备的维护难度与停机时间，完美契合全球工业对设备运维效率的核心诉求。

（四）全型覆盖全域适配

中瑞重工蛇形弹簧联轴器全系列涵盖25种规格型号，从小型料斗给料机的轻载传动，到大型长距离带式输送机的超重载传动，全面覆盖不同扭矩、不同转速、不同安装尺寸的需求，可100%适配中瑞重工全系列散料输送设备。

同时，产品的安装尺寸、扭矩参数全面对标国际一线品牌的同类型产品，可直接实现无损替换，无需对原有设备进行任何改造，完美满足全球客户的设备升级、配件更换需求，大幅降低客户的设备运维成本，是海外客户替换进口品牌、国内客户实现核心部件国产化的高性价比选择。

三、全系列产品技术参数

中瑞重工蛇形弹簧联轴器提供25种标准规格型号，参数全部经过严格的工况模拟与实验室测试，可根据客户的设备型号、工况需求精准匹配选型，全系列详细参数如下：

注：1. 表中额定扭矩、许用转速均经过额定工况下的疲劳测试与冲击测试，可满足散料输送设备长期稳定运行需求；2. 轴孔可根据客户需求定制Y、J、Z等多种标准孔型，适配不同品牌的电机与减速机轴系；3. SL123-SL125型号为超大型重载专用款，优化了结构紧凑性，取消D2尺寸设计，专为超大型长距离带式输送机、重载堆取料设备打造。

四、场景适配与应用

中瑞重工蛇形弹簧联轴器，针对企业海外与国内两大市场的核心业务布局，实现了全场景精准适配，完美契合不同市场的设备需求。

针对伸缩堆料机、料斗给料机、移动装船机、卡车卸车机等小型移动散料设备，其中SL101-SL103系列适配小型料斗给料机、轻型堆料机，额定扭矩45-224N·m，体积小巧、重量轻便，完美契合移动设备的安装需求；SL104-SL115系列适配中小型移动装船机、卡车卸车机，额定扭矩400-50000N·m，抗冲击性能优异，可适应移动设备频繁启停、工况多变的使用需求，同时兼容国际品牌设备的安装尺寸，可直接替换使用，是海外客户配件采购的核心选择。

针对普通皮带机、长距离带式输送机、管带机、大倾角带式输送机、曲线带式输送机等固定输送设备，其中SL101-SL103系列适配小型轻型皮带机，满足厂区内短途输送的轻载需求；SL104-SL115系列适配长距离带式输送机、管带机、大倾角带式输送机，额定扭矩400-50000N·m，传动稳定、耐磨耐用，可有效吸收设备运行过程中的振动，保护滚筒、托辊组等核心部件，保障长距离输送线的连续运行；SL116-SL125系列适配超大型重载皮带机、曲线带式输送机，额定扭矩63000-800000N·m，可承受超大重载冲击，完美应对国内矿山、电厂、港口的重载输送需求。

五、中瑞重工品质保障

中瑞重工始终坚守国际品质标准，建立了从原材料入厂、生产加工到成品出厂的全流程质量管控体系，确保每一台出厂的蛇形弹簧联轴器都符合全球客户的使用要求，用专业与严谨践行品质承诺。

生产环节，企业引进了国际先进的数控加工中心、精密磨床、弹簧卷制设备、扭矩测试平台与疲劳测试设备，从齿座的精密加工、弹簧的卷制热处理，到成品的扭矩测试、精度检测，每一道工序都设置了专属质检节点，由专业质检人员全程监督，所有产品必须经过全项性能检测合格后方可出厂，杜绝不合格产品流入市场。

品质认证方面，产品通过了ISO9001质量管理体系认证、ISO14001环境管理体系认证，生产标准与产品性能全面符合欧盟CE、美国UL等国际认证要求，可直接出口全球100多个国家和地区，无需额外的品质检测，为海外客户大幅节省了采购时间与合规成本。同时，每一个型号的产品都经过了模拟散料输送工况的疲劳测试、冲击测试、高低温环境测试，确保产品在各类极端工况下都能保持稳定的运行性能。

六、全球服务支持

作为深耕散料输送行业的全球设备供应商，中瑞重工不仅为全球客户提供高品质的蛇形弹簧联轴器产品，更提供全流程、全方位的配套服务支持，解决客户从选型到运维的全周期需求。

我们拥有专业的传动技术团队，可根据客户的设备型号、工况参数、使用环境，提供一对一的个性化选型服务，帮助客户精准匹配最适合的产品型号，避免选型失误带来的损失；针对全球客户的采购需求，我们建立了完善的全球物流配送体系，与多家国际知名物流企业达成长期合作，可实现海外市场的快速清关与配送，国内市场依托遍布全国的仓储网点，实现就近发货、快速送达；售后方面，我们为海外客户提供多语言的技术文档、安装指导与售后咨询服务，国内客户依托全国服务网点，可实现24小时快速响应，及时提供上门安装、维护与配件更换服务；同时，我们可根据客户的特殊工况需求，提供非标定制服务，包括特殊轴孔尺寸、特殊材质、特殊安装结构的定制化生产，满足客户的个性化需求。
