托辊

承载 / 回程 / 缓冲 / 耐腐蚀托辊 · 支持按辊径、辊长、材质、密封与工况定制

输送机托辊概述

托辊是带式输送机中用于支撑输送带及物料的关键部件。托辊的筒体、轴承、轴、轴承座和密封组件共同影响输送带运行阻力、运行稳定性、噪音、维护频率及系统能耗。承载侧、回程侧、受料点和易跑偏区段的受力与工况不同，需要配置相应类型的托辊或托辊组。

中瑞重工提供承载托辊、回程托辊、缓冲托辊、圆盘托辊及耐腐蚀高分子托辊等产品，可根据输送带宽、带速、物料粒度、输送量、环境湿度、腐蚀性及项目标准进行配置，服务于矿山、煤炭、港口、电力、水泥、钢铁、化工等散料输送场景。

托辊的结构与作用

托辊安装在输送机机架或托辊组支架上，通过滚动方式支撑输送带运行，将输送带与物料对支撑系统产生的载荷传递至机架。合理配置托辊能够减少输送带下垂、振动和局部磨损，并辅助保持输送带稳定运行。

托辊类型与适用位置

承载托辊

承载托辊用于输送带承载侧，承担输送带和物料的联合载荷。实际安装时，通常与槽型支架组合形成槽型托辊组，以保持散料输送过程中的带面稳定性。承载托辊的辊径、辊长和安装间距需结合带宽、输送量及物料特性确定。

回程托辊

回程托辊用于空载输送带回程侧，主要作用是控制输送带下垂并保持回程平稳。对于存在回程带料、黏性物料或清扫要求较高的系统，可结合实际情况选择V型回程、圆盘回程或其他适配结构。

缓冲托辊

缓冲托辊一般用于受料点或导料槽下方。其外部缓冲结构可减轻物料下落时对输送带和支撑部件造成的冲击。对于高落差、大块度或连续重载受料工况，应综合评估落料高度、物料粒度、带速与输送带强度，并按需要配置缓冲床等保护设备。

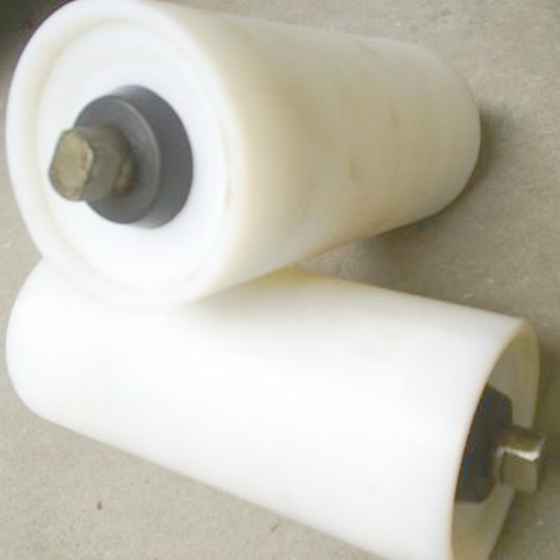

耐腐蚀高分子托辊

在化工、化肥、盐类物料、高湿度或具有腐蚀性介质的输送环境中，可根据项目工况选用耐腐蚀高分子托辊或配套防腐配置。材料选择应结合物料性质、温度、冲击载荷、安装位置及现场清洗条件综合确定。

调心托辊及调心托辊组

调心托辊通常与支架组合形成调心托辊组，用于输送带易跑偏区段，辅助改善输送带运行轨迹。调心装置不能替代对机架中心线、滚筒安装、给料方向、输送带接头及托辊安装精度的系统检查。了解更多输送机托辊组配置方案。

托辊规格与质量控制

托辊规格通常涉及筒体直径、辊长、轴径、轴承型号、密封形式、筒体材质和安装方式等。中瑞重工可根据输送机设计资料配置不同规格托辊，常见直径包括Φ89、Φ108、Φ133、Φ159、Φ194及更大规格；实际可供范围应以产品图纸、项目技术协议和供货文件为准。

注：旋转阻力、径向跳动、噪音、密封性能和使用寿命等具体指标，受型号、直径、辊长、轴承、密封结构、负载及试验条件影响，应以产品技术文件、检验记录和项目技术协议为准。

托辊如何选型？

托辊不是只按直径或带宽选择。采购与设计阶段应明确输送机参数、物料性质、安装位置和环境条件，以便确定托辊类型、材料、密封结构和配套托辊组形式。

煤矿及特殊工况配置

对于煤矿井下及纳入安全标志管理目录的应用场景，应根据产品型号、规格、适用范围和有效期核对相应矿用产品安全标志证书。中瑞重工已取得多种托辊及缓冲托辊规格的矿用产品安全标志证书；实际采购、安装和使用时，应以有效证书、项目技术要求及相关安全规定为准。

• 矿用产品安全标志证书：Φ108缓冲托辊
• 矿用产品安全标志证书：Φ89缓冲托辊
• 煤炭输送解决方案

相关选型资料与应用方案

• 输送机托辊组：槽型、回程、缓冲、调心托辊组
• 托辊规格型号与选型指南：缓冲托辊、槽型托辊的尺寸参数与安装维护
• 带式输送机托辊组选型与维护指南
• 缓冲床与缓冲托辊怎么选？受料点保护方案对比
• 矿山输送机解决方案
• 港口与码头散料处理解决方案
• 化肥输送解决方案

获取托辊配置建议

如需托辊选型，请提供输送带宽、带速、输送量、物料名称与粒度、物料密度、安装位置、现场环境、运行制度及现有设备图纸等资料。中瑞重工可据此提供托辊类型、筒体材质、辊径、密封结构及配套托辊组的配置建议。
