金隅冀东・唐山冀东一体式桁架结构全封闭胶带输送机磐石项目

一、项目背景与概述

磐石市地处吉林省中南部，是吉林省重要的水泥和建材生产基地。金隅冀东·唐山冀东磐石项目是区域水泥产业升级的重点工程，旨在构建一条从矿山开采到厂区原料入仓的高效、环保、低能耗的石灰石输送通道。

项目面临的核心挑战在于：矿山与厂区之间地形复杂，不仅有约3.8公里的输送距离，还存在多处需大角度转弯的丘陵沟壑地段。传统直线带式输送机难以适应此类地形，若采用汽车转运则存在扬尘大、能耗高、运营成本高等问题。经多方技术论证，项目最终选用一体式桁架结构全封闭长距离曲线输送机方案，于2022年正式启动建设并顺利投运。

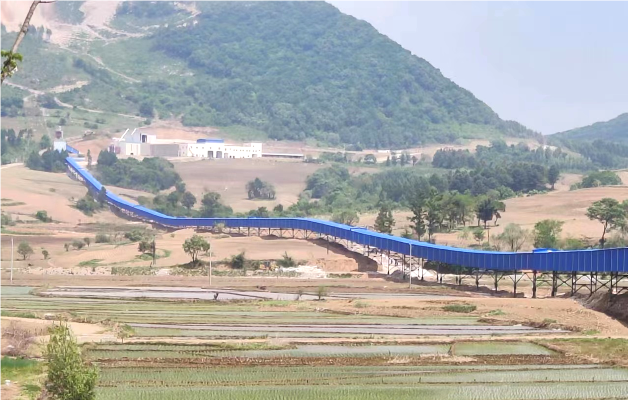

▲ 金隅冀东磐石项目一体式桁架全封闭长距离曲线输送机现场

二、核心技术参数

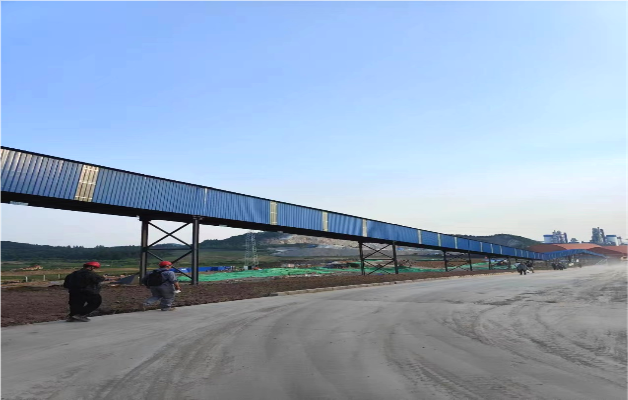

▲ 一体式桁架结构及全封闭胶带设计现场实拍

三、技术亮点与核心优势

3.1 大角度空间转弯技术

本工程最大转弯角度达到41°，全线共设置4处空间转弯，属国内水泥矿山领域难度较大的曲线输送项目之一。通过精确的有限元动态分析，合理布置强制导向托辊组和过渡段几何参数，确保胶带在急转弯工况下仍能保持稳定运行，有效防止跑偏和撒料。

3.2 一体式桁架结构

全线采用一体式桁架结构，将输送机廊道与支撑体系有机结合，既提高了整体刚性和抗风能力，又减少了现场焊接和安装工作量，大幅缩短了施工周期。桁架结构还便于跨越既有道路、沟谷等障碍，减少对周边环境的影响。

3.3 全封闭环保设计

输送机全线采用全封闭胶带设计，物料在密闭廊道内运行，有效防止扬尘外溢和雨水侵入，满足水泥行业超低排放要求。同时，全封闭结构也降低了噪声传播，改善了厂区周边环境。了解更多水泥熟料输送解决方案。

3.4 永磁直驱系统

驱动系统采用3×250kW永磁直驱电机，相比传统“电机+减速机”方案，具有效率高、结构紧凑、免维护、启动平稳等显著优势。永磁直驱系统在长距离、大运量工况下节能效果尤为突出，综合节电率可达15%~20%。永磁直驱系统配套的蛇形弹簧联轴器和齿式联轴器等核心传动部件，均由中瑞重工自主研发生产，确保大扭矩传递的平稳可靠。

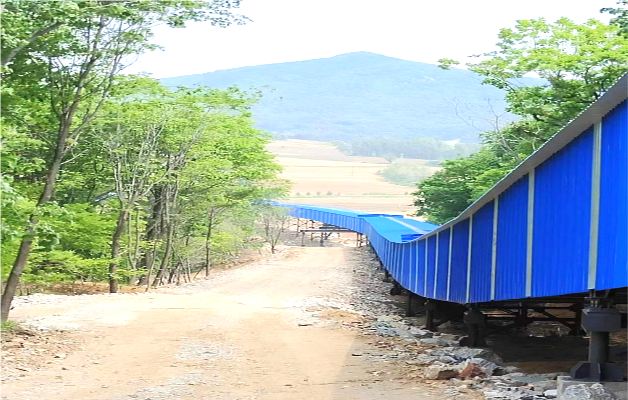

▲ 项目现场——永磁直驱驱动站及桁架结构细节

四、项目价值与示范意义

• 环保效益：全封闭输送实现石灰石转运过程“零扬尘”，助力企业通过环保绩效A级评审。
• 经济效益：相比汽车转运，综合运输成本降低约40%；永磁直驱系统年节电约120万度。
• 技术示范：41°大角度转弯+4处空间转弯的成功应用，为复杂地形下长距离曲线输送提供了成熟技术范本。
• 行业影响：该项目为水泥矿山行业绿色矿山建设和长距离输送系统选型提供了重要参考。

五、结语
