散料输送设备皮带秤维修与称重仪表校准技术全流程指南

在工业4.0与智能物流深度融合的今天，电子皮带秤作为散料连续计量的核心设备，已成为煤炭、矿山、港口、水泥等行业的“工业天平”。从万吨级移动装船机的精准装货，到卡车卸车机的高效卸料，再到带式输送机的全流程监控，皮带秤的动态称重精度直接关系着企业成本核算、贸易结算与生产效率。然而，高粉尘、强振动、温湿度波动等复杂工况，以及皮带张力变化、传感器漂移等设备自身因素，时刻威胁着计量系统的稳定性。据统计，未经规范维护的皮带秤年均误差可超5%，导致企业直接经济损失高达百万级。

日常维护规范

环境防护与设备管理

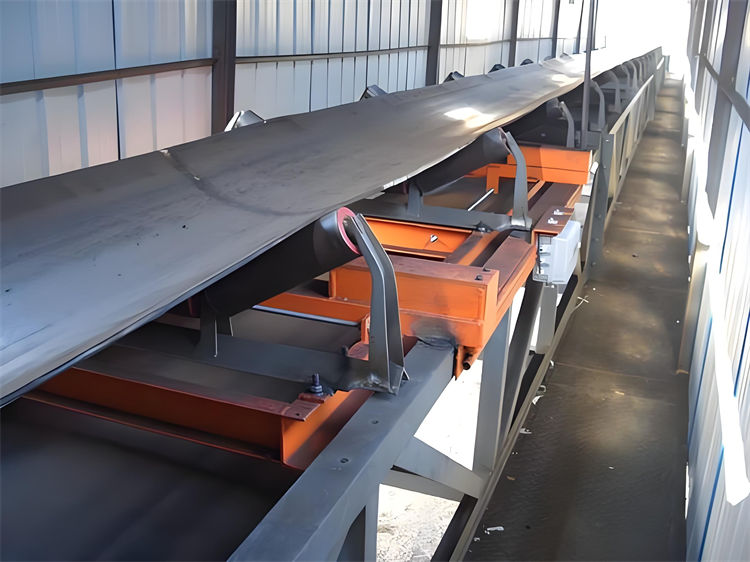

1. 计量输送机及秤区防护标准

   • 室内设备：优先选择封闭厂房，避免风雨、粉尘干扰。

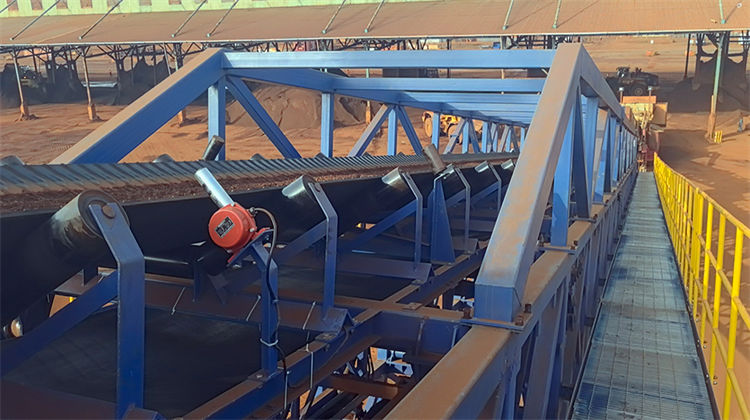

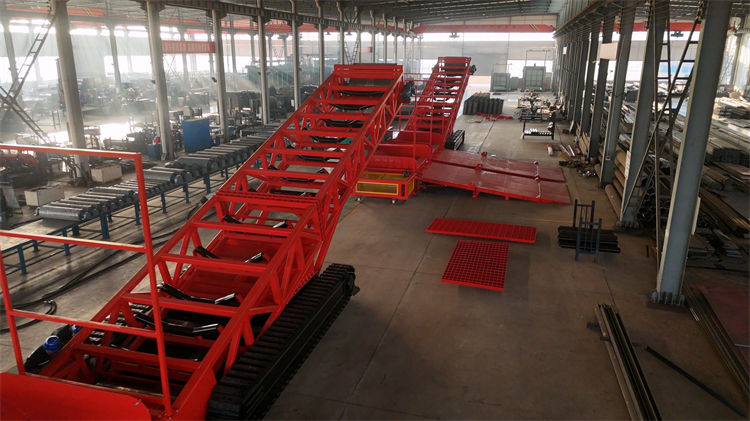

   • 露天场景（如港口移动装船机、矿山卡车卸车机）：
     • 搭建防风雨棚，覆盖秤区前后≥12m，高度≥1.7m（从机架基础面起算）。
     • 沿海地区需采用304不锈钢框架，防盐雾腐蚀。
   • 温湿度控制：机房温度-10℃~40℃，相对湿度≤85%（加装除湿机）。

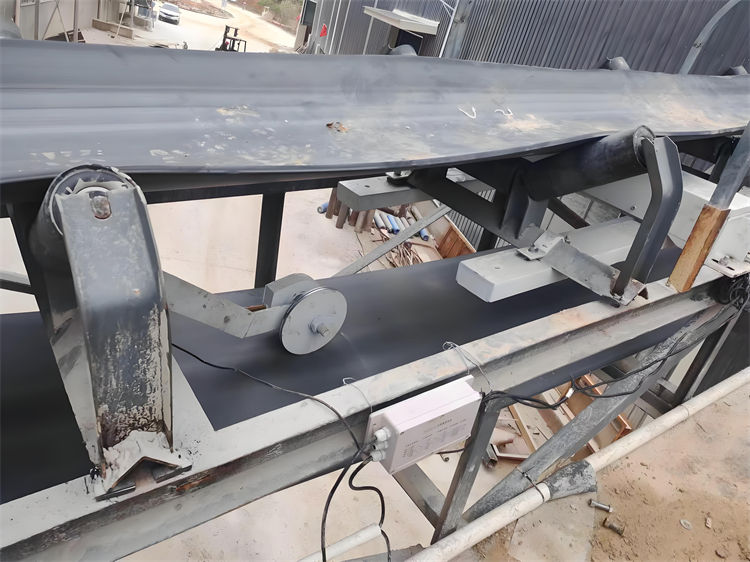

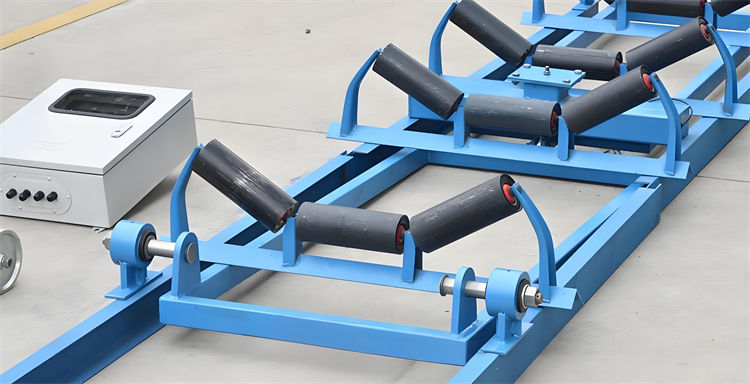

2. 秤架系统维护

   • 清洁作业流程：
     • 停机后切断电源，使用高压气枪清理秤区积料（重点：杠杆、托辊、测速滚筒）。
     • 粘性物料（如湿煤）需用软毛刷+无水乙醇擦拭。
   • 托辊维护规范：
     • 润滑周期：重载工况每3个月加注高温润滑脂（美孚XHP222），轻载每6个月。
     • 更换标准：径向跳动＞0.5mm或轴向窜动＞1mm时立即更换。
   • 防跑偏措施：
     • 空载跑偏：在秤区外2m处加装V型防偏托辊组（角度35°）。
     • 物料偏载：调整卡车卸车机落料口挡板，确保物料居中。

17A/B型皮带秤调平衡技术细则

1. 失衡故障诊断

   • 典型症状：
     • 两传感器输出差值＞1mV（空载状态测量）。
     • 累计值波动超±0.3%/h（贸易结算场景）。
   • 常见诱因：
     • 移动装船机受海浪冲击导致秤架变形。
     • 卡车卸车机频繁启停造成传感器吊杆松动。

2. 调平衡操作流程

   1. 关闭仪表电源，断开传感器信号线（保留激励线正负端）。
   2. 通电后使用万用表测量传感器输出（量程0-30mV）。
   3. 示例：传感器A输出12.5mV，传感器B输出13.8mV → 差值1.3mV需调整。
   4. 松开吊杆锁紧螺母，逆时针旋转B传感器吊杆1/4圈（每圈电压变化约0.5mV）。
   5. 复测电压至差值＜0.1mV，紧固螺母并做防松标记。
   6. 重新调零后执行链码标定验证。

**注意事项：**调整后需连续运行8小时监测零点稳定性。

如果您对散料输送设备皮带秤维修与称重仪表校准技术有任何疑问，请使用下面的信息与我们联系。

• 中瑞重工官方网站
• +86 131-6401-6717
• oversea@zoomry.cn

称重仪表维护要点

1. 硬件维护

   • 清洁操作：
     • 外壳：超细纤维布+75%医用酒精擦拭，禁用有机溶剂。
     • 内部：每季度用0.3MPa压缩空气除尘（距离电路板＞20cm）。
   • 接线检查：
     • 信号线屏蔽层接地电阻＜1Ω，线缆弯曲半径＞5倍线径。
     • 插接件接触电阻＜0.1Ω（Fluke 287测量）。

2. 抗干扰配置

   • 电源端加装TDK ZCAT3035-1330滤波器，抑制高频谐波。
   • 信号线采用双绞屏蔽电缆（AWG22，屏蔽覆盖率≥85%）。

防雷击系统设计

三级防护方案

接地系统要求

• 独立接地极：镀锌角钢L50×5×2500mm，埋深＞0.8m。
• 接地电阻：潮湿地区＜2Ω，干燥地区＜4Ω（实测值记录存档）。

校准全流程解析

零点校准技术标准

1. 调零操作规范

   • 自动调零流程（以2105仪表为例）：主菜单→校准→零点校准→启动→倒计时结束→确认新零点值
   • 关键参数：
     • 测试周期：皮带运行整数圈（通常3圈，通过编码器脉冲计数验证）。
     • 分辨率提升：分度值自动提高10倍（例：0.1kg→0.01kg）。
   • 手动调零应用场景：
     • 主板更换后零点值丢失（需输入备份参数）。
     • 冷启动恢复默认值（代码：FACTORY_RESET）。

2. 零点累计示值计算

   • 公式：Q max×t×允许误差率=最大允许累计值
   • 示例：(200,000kg/h÷60)×3×0.05%=5kg

二、标定方法深度解析

1. 实物标定执行标准

   • 最小累计载荷：
     • 取以下两者最大值：
       • 最大流量×1小时×2%
       • 单圈载荷（L=皮带周长，v=带速，Q=流量）：单圈载荷= Q×L÷3.6v
   • 操作禁忌：
     • 风速＞5级时禁止标定（移动装船机需关闭舱盖）。
     • 物料含水率变化＞2%需重新取样。

2. 链码标定实操要点

   链码选型表
   皮带宽度(mm)	推荐链码规格(kg/m)
   500-800	10-15
   800-1200	20-25
   1200-2000	30-40

   • 误差修正公式：新间隔值 = 原间隔值×( 链码理论值÷仪表显示值 )
   • 示例：理论值2.858t，显示值2.901t，原间隔值1200 → 1200×(2858÷2901)=1182

3. 挂码校验快速验证法

   • 操作流程：
     • 实物标定后记录标定常数K（kg/脉冲）。
     • 挂码重量G=50kg，运行时间t=5分钟，累计脉冲数N。
     • 验证误差：误差 = |G-(N×K)÷G|×100%≤0.5%

数据管理与备件体系

关键参数存档规范

仪表参数备份清单

校准记录表模板

备件库建设方案

核心备件清单

备件检测标准

• 传感器：空载输出＜1mV，绝缘电阻＞5000MΩ（500VDC兆欧表测试）。
• 仪表：通电自检无ERR代码，AD采样波动＜3字（24小时老化测试）。

通过系统化维护与精准化校准，皮带秤在移动装船机、卡车卸车机等复杂场景下的计量误差可控制在0.25%以内。建议企业建立数字化运维平台，将皮带秤数据与MES、ERP系统集成，实现从设备维护到贸易结算的全流程闭环管理。
